AT气动执行器外形尺寸

2020

12/05 10:55:37
吞噬星空 www.wdqd-v.com
分享
  • 分享到微信朋友圈

  AT气动执行器外壳是由铝合金挤压拉制成型,表面喷砂并经硬质阳极化氧化处理,能够防腐、耐磨。具有重量轻,外型美观强度和密封可靠。醇缩醛轴垫片的活塞导向环肯有很低的磨擦阻力,能够吸收活塞侧向推力。气缸内壁经过珩磨,以减小整体运动磨擦力,在输出轴的顶部的底部装有醇缩醛轴承,以降低旋转磨擦阻力,延长使用寿命。端盖、活塞是铝合金压铸精制成型,具有良好的抗断裂性能。端盖表面外涂高强度环氧树脂漆,一般能耐弱酸、弱碱及清洗剂。输出轴采用45#碳钢制成,表面电镀处理。开度指示器能真观地显示出“开”或“关”的位置,容易拆除以便于扳手操作。 行程调节螺丝可机械限制气动气动执行机构的转动角度,它以现场方式调整气动执行机构开或关的位置。可使标准产品在0°和90°两位置有±5°的可调范围。确保与阀门的同步精度。


  所有气动执行机构在出厂前,轴承和导向环都经过润滑油脂润滑。在正常操作环境下,必须通过空气油雾器进行润滑。 所有密封(包括活塞密封)均可选用丁晴橡胶(标准型-20℃~+80℃)、硅橡胶(低温型-40℃~+80℃)、氟橡胶(高温型-20℃~+150℃)。


  加工定制:是

  品牌:伟达自控阀门

  型号:AT系列

  产品用途:控制阀门驱动

  驱动能源:气动执行器

  使用介质:清洁、干燥、且不含腐蚀性的压缩空气

  工作气源压力:0.4-0.7MPa

  工作环境温度:标准型:-20℃-+80℃

  高温型:-20℃-+180℃(瞬时可达200℃)

  回转角度:90+-3

  电磁阀电源:AC220V或DC24V,可按用户要求。

  输出扭矩:GT双作用执行器

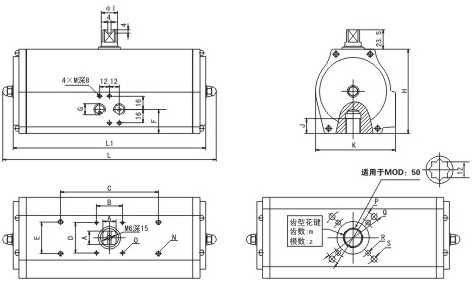

  双金阀门生产的AT气动执行器外形尺寸图如下所示:
