AW气动执行器的原理

2024

07/09 00:22:21
分享
  • 分享到微信朋友圈

  AW气动执行器分为双作用式和单作用式(弹簧复位),两个分体气缸,容易制造大尺寸缸体, 输出扭矩大,动作灵活平稳;缸体内壁和活塞轴镀硬铬,有很好的抗磨性;所有滑动部件之间配有无油润滑轴和导向环以降低摩擦系数,延长使用寿命,AW气动执行器的U型曲线特性输出扭矩更适用于大口径球阀、蝶阀。

  AW气动执行器的原理:


  当压缩空气从A管咀进入AW气动执行器时,气体推动双活塞向两端(缸盖端)直线运动,活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度,阀门即被打开。此时气动执行阀两端的气体随B管咀排出。

  反之,当压缩空气从B管咀进入AW气动执行器的两端时,气体推动双塞向中间直线运动,活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度,阀门即被关闭。此时AW气动执行器中间的气体随A管咀排出。

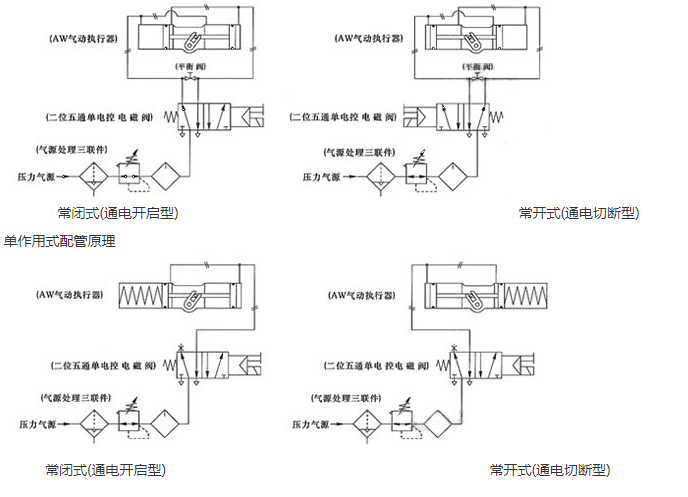

  以上为标准型的传动原理。根据用户需求,AW气动执行器可装置成与标准型相反的传动原理,即选准轴顺时针方向转动为开启阀门,逆时针方向转动为关闭阀门。单作用(弹簧复位型)AW气动执行器A管咀为进气口,B管咀为排气孔(B管咀应安装消声器)。A管咀进气为开启阀门,断气时靠弹簧力关闭阀门。
