不锈钢GT气动执行器

一、概述:

本公司生产的不锈钢GT气动执行器主要由气缸、活塞、齿轮轴、端盖、密封件、螺丝等组成;其中还包括开度指示、行程限位、电磁阀、定位器、气动元件、手动机构、信号反馈等部件。具有使用寿命长,抗腐蚀性能强等特点。广泛运用于各行各业的自控领域之中。


二、附件:

1、限位开关

2、电磁阀

3、可视指示器

4、手动机构


三、技术参数:

动作形式:双作用/单作用;

结构:齿轮齿条结构;

规格:18种不同规格;

标准行程:0°-90°;

工作压力:2-8 Bar;

适用场合:室内及室外;

使用介质:压缩空气、无腐蚀性气体和油;

润滑:在正常工作条件下,不需添加润滑剂;

最 高使用压力:输入气压不超过10Bar;

扭矩范围:双作用:3-13022Nm;单作用:2.9~-4199Nm;

双作用和单作用执行器尺寸相同,通过安装和拆卸弹簧即可切换两种作用形式。可快速安全地拆装弹簧。

寿命:额定70万到100万次动作;

工作温度:标准:-20°-80°(丁晴橡胶O型圈);低温:-40°~80°(低温丁腈橡胶O型圈+低温油脂);高温:-20°-150°(氟素橡胶O型圈+高温油脂);


四、接口标准:

执行器和阀门的接口符合ISO5211,DIN3337;执行器和控制阀(电磁阀等)的接口符合 NAMUR;执行器和信号单元(限位开关,定位器)的接囗符合 NAMUR;


五、行程范围及调节:

行程范围:标准:0°~90;非标:0°~45°;0°~60°;0°~75°等等。

调节:活塞在两端位置有±5°的调节范围,即:0°~90°±5°(活塞标准装配)或者0°±5°~90°(活塞反向装配)。


六、单作用执行器的选型:

在正常工作条件下,单作用执行器的安全系数为30%-50%。

例如:阀门力矩=708 Ibf.in,安全力矩=708 Ibf.in x(1+30%)=920 Ibf.in,气源压力=73psi,

根据单作用执行器的力矩表,我们可以查到aB-140SR K7的输出力矩:空气行程0°=2726 Ibf.in,空气行程90°=2186 Ibf.in,弹簧行程90°=1602 Ibf.in,弹簧行程0°=1062 Ibf.in,所有输出力矩都大于带安全系数的阀门力矩。


七、双作用执行器的选型:

在正常工作条件下,双作用执行器的安全系数为20%-30%。

例如:阀门力矩=885 Ibf.in,安全力矩=885 Ibf.in x(1+30%)=1151 Ibf.in,气源压力=73 psi,

根据双作用执行器的力矩表,选配的最 小型号为aB-105DA。

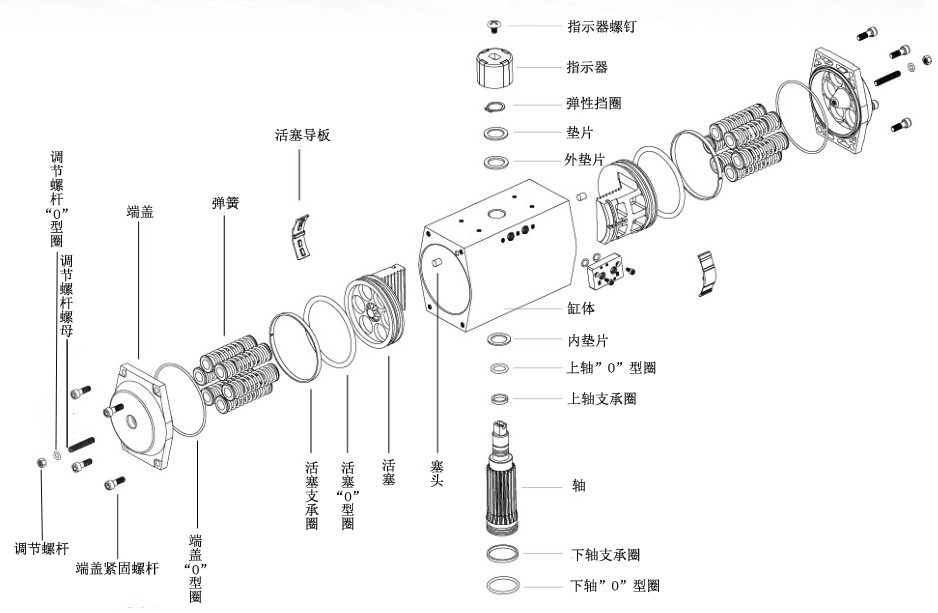

八、零部件示意图:

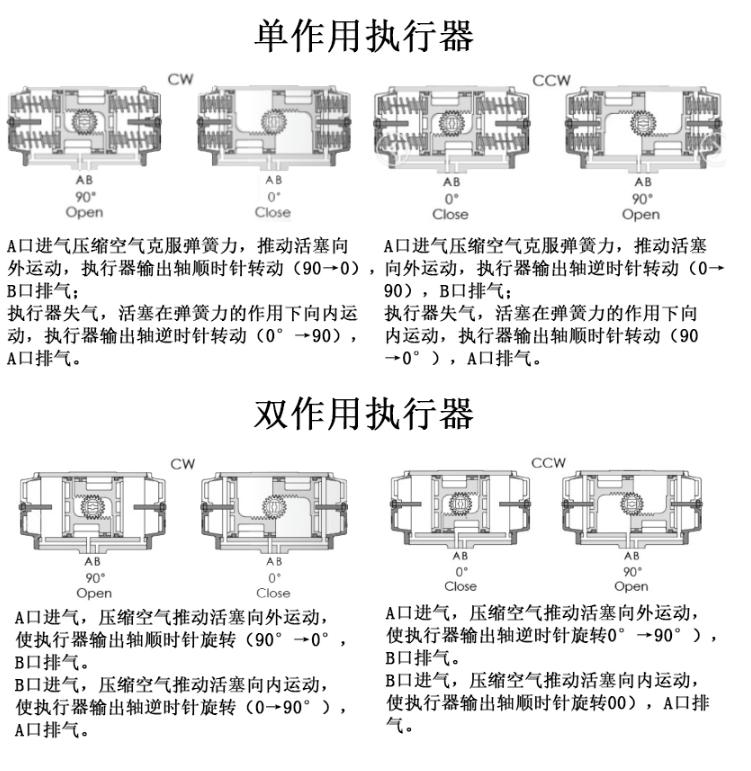

八、工作原理:

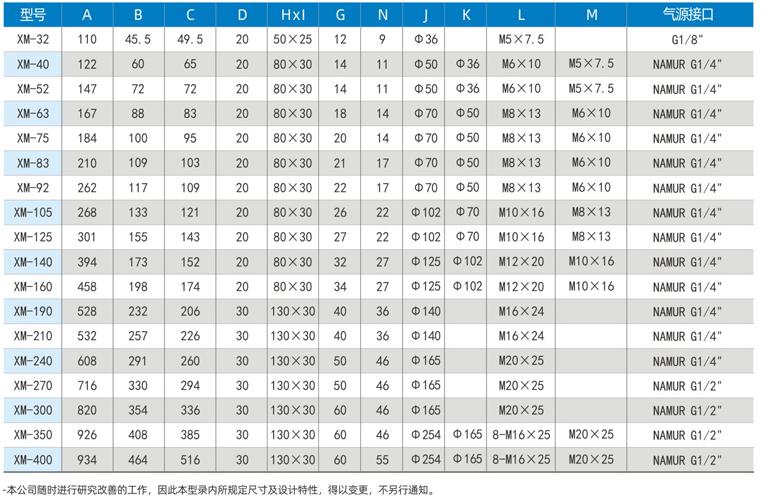

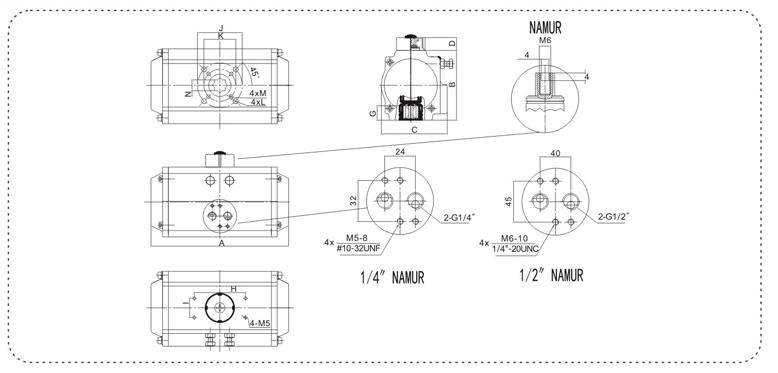

九、结构尺寸图:
